งานตรวจสอบระบบไฟฟ้าสำนักงาน EVE & Boy

งานนี้เป็นสำนักงานของ Eve & Boy โดยเป็นพื้นที่สำนักงานอยู่ในตึกแห่งนึงครับ ระบบไฟฟ้าอาคารจัดเตรียมไว้ให้แล้ว โดยจ่ายขึ้นมาทาง Busduct แล้วใช้ CB tap ออกมาจ่ายที่ตู้ไฟฟ้าประจำชั้น ระบบไฟฟ้าใช้แบบ T-N-CS มีแรงดันไฟตกสูงกว่าปกติแต่ไม่เกินมาตรฐาน (เป็นปกติของงานที่อยู่ชั้นสูงๆ)

1 .แก้ไขงานติดตั้งเทอร์มินัลสายดินเนื่องจากยึดไม่แน่น

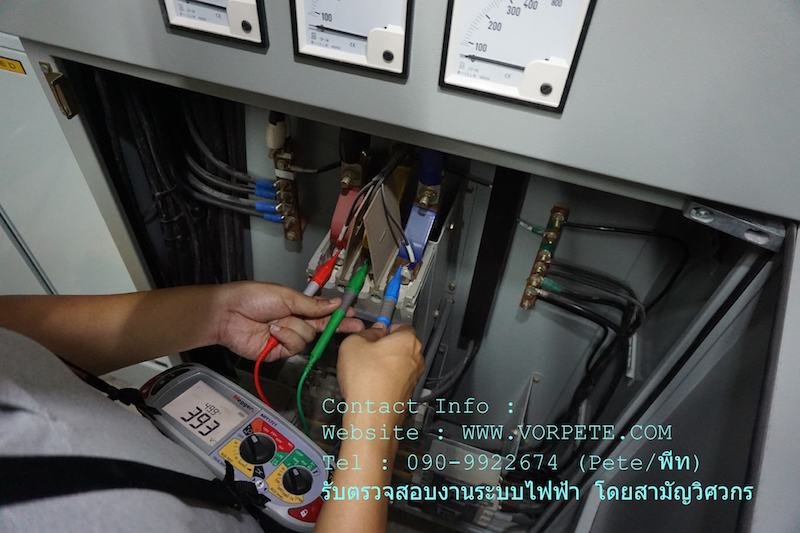

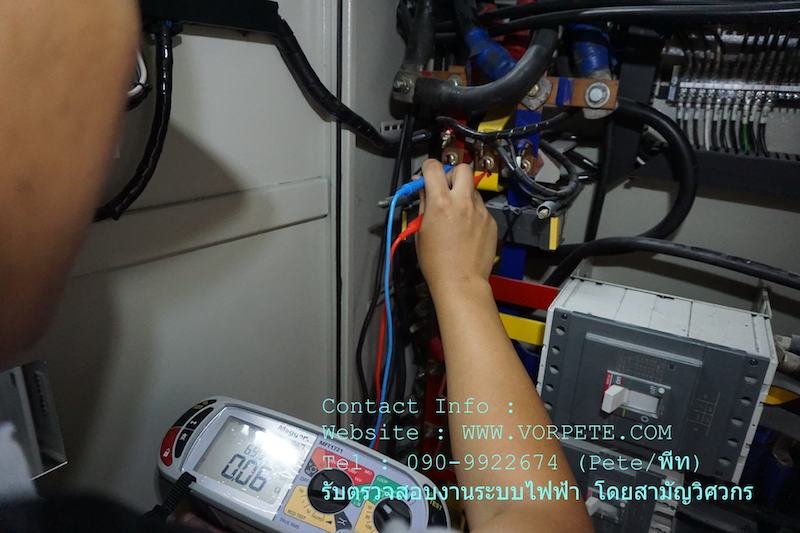

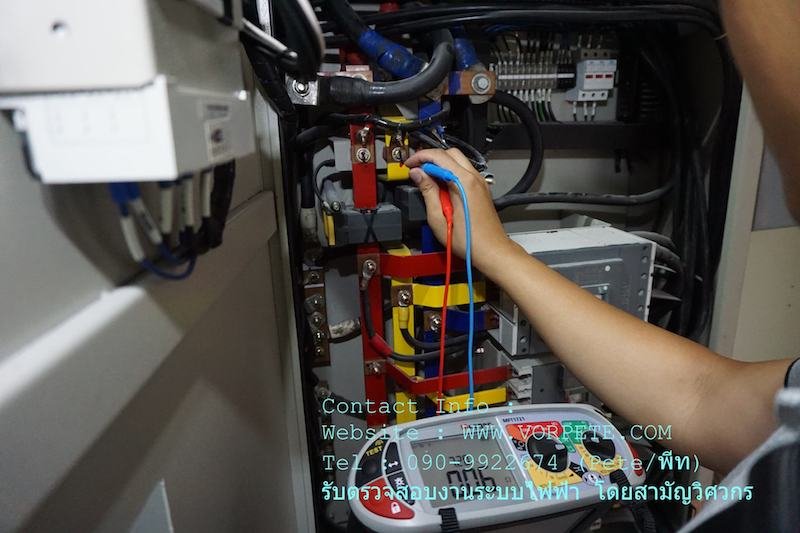

2. เข้าหัวสาย+ใส่หางปลาสายดินทุกเส้นทอร์คใหม่ไห้แน่นหนา (ค่า Loop Impedance ตู้บางตู้มีค่าสูงกว่าตู้อื่น ค่อนข้างมาก )

3. ขนาดสายวงจร 160 AT ไม่สัมพันธ์กับมาตรฐานติดตั้ง (พิกัดกระแสของสายน้อยกว่าพิกัดตัดวงจรของเบรกเกอร์)

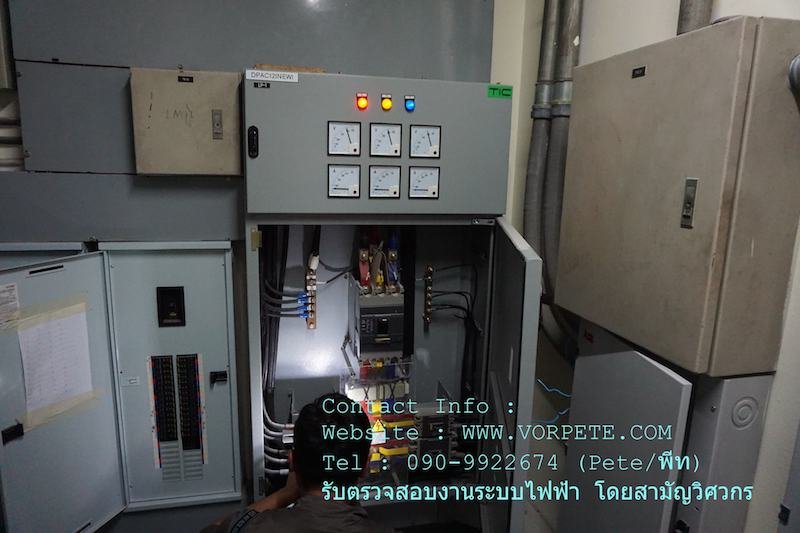

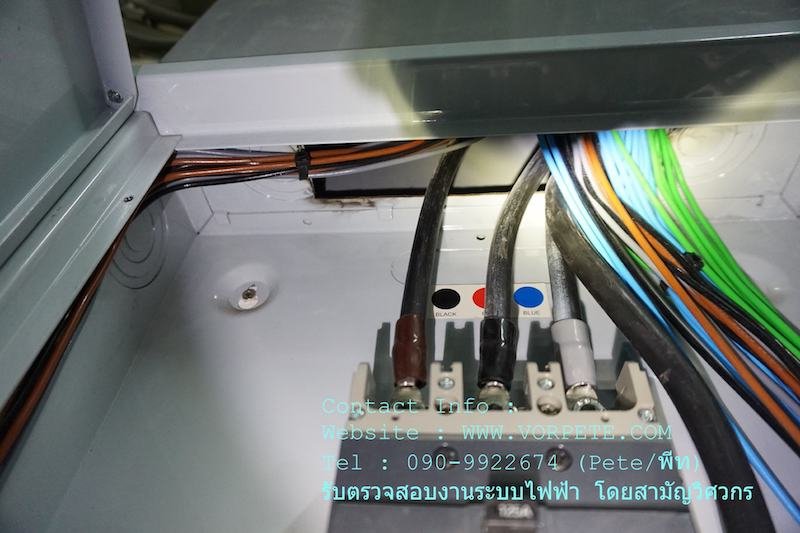

4. สาย CV ถ้าจะใช้ติดตั้งภายในอาคารตามมาตรฐานต้องเป็นชนิดไม่ลามไฟ (CV-FD : Flame Retardant) สายภายในตู้ DBAC12(NEW) ส่วนใหญ่เป็นสายชนิด CV

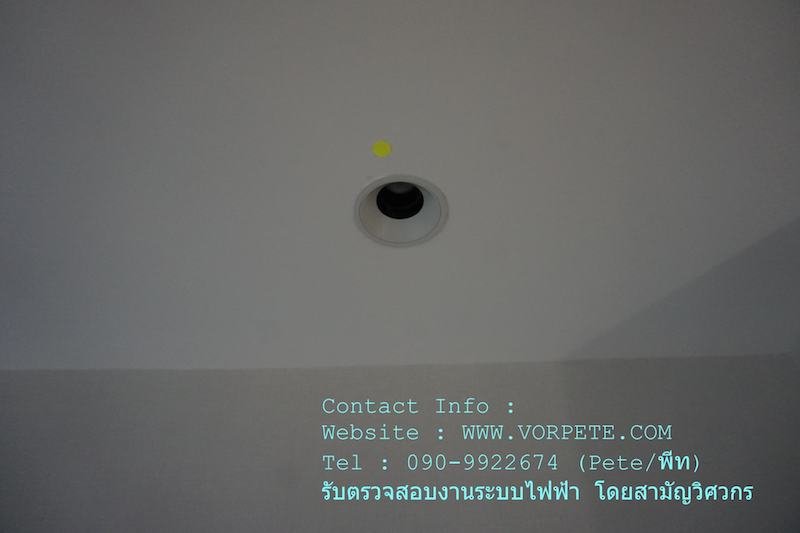

5. แสงสว่างไม่เพียงพอต่อการปฏิบัติงาน แก้ไขโดยติดตั้งหลอดเพิ่มเติม (มาตรฐานกำหนดความสว่างไม่น้อยกว่า 200 ลักซ์)

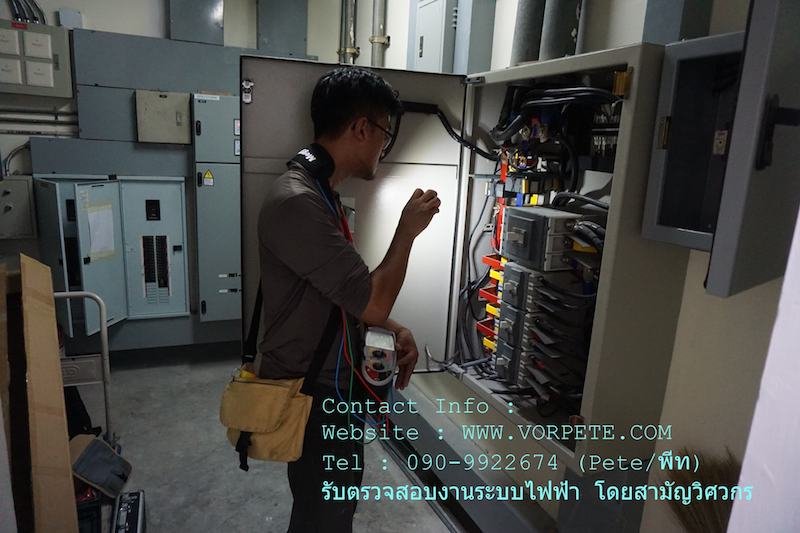

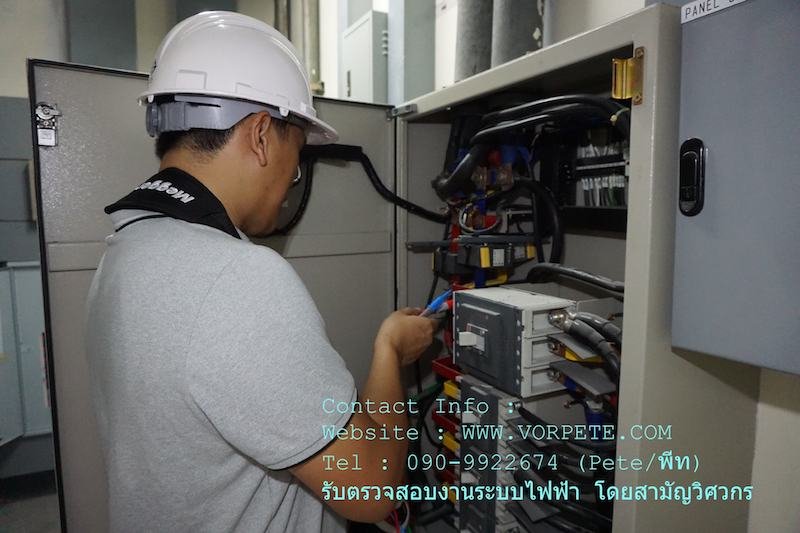

ตู้ย่อยหลายๆ ตู้

1. สายดินวงจรไฟฟ้าขนาดลูกย่อยเกิน 20 AT แต่ไม่เกิน 40 AT ต้องมีขนาดอย่างน้อย 4 sq.mm. (ปัจจุบันในตู้เป็นเบอร์ 2.5 sq.mm.) ตามมาตรฐานการติดตั้งทางไฟฟ้า เพื่อให้ระบบป้องกันทำงานได้อย่างถูกต้องเมื่อมีการลัดวงจรลงดิน (เนื่องจากสายดินเบอร์ 2.5 sq.mm. และบางวงจรเดินระยะทางค่อนข้างไกลทำให้ค่า Loop Impedance มีค่าสูง)

2. สายเมนต์นิวทรัลควรเปลี่ยนใช้ขนาด 50 sq.mm. ไม่ควรลดขนาดสายนิวทรัลในวงจรที่ค่ากระแสไม่เกิน 200 A การลดขนาดสายนิวทรัลสามาตรทำได้ตามมาตรฐานการติดตั้งหรือถ้ามีรายการคำนวณแสดงค่ากระแสไม่สมดุลสูงสุด*

3 .ขนาดสายสำหรับวงจรย่อย 32 AT ให้ใช้ขนาด 2-6/4G ห้ามใช้สายเบอร์ 4 (วงจรที่ 19)

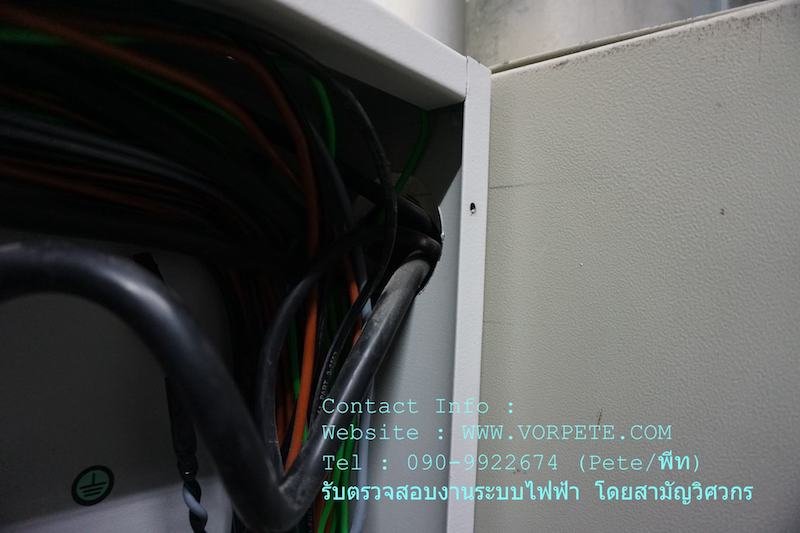

4. เดินสายดินไม่ครบทุกวงจรย่อย

5. แสงสว่างไม่เพียงพอต่อการปฏิบัติงาน แก้ไขโดยติดตั้งหลอดเพิ่มเติม (มาตรฐานกำหนดความสว่างไม่น้อยกว่า 200 ลักซ์)

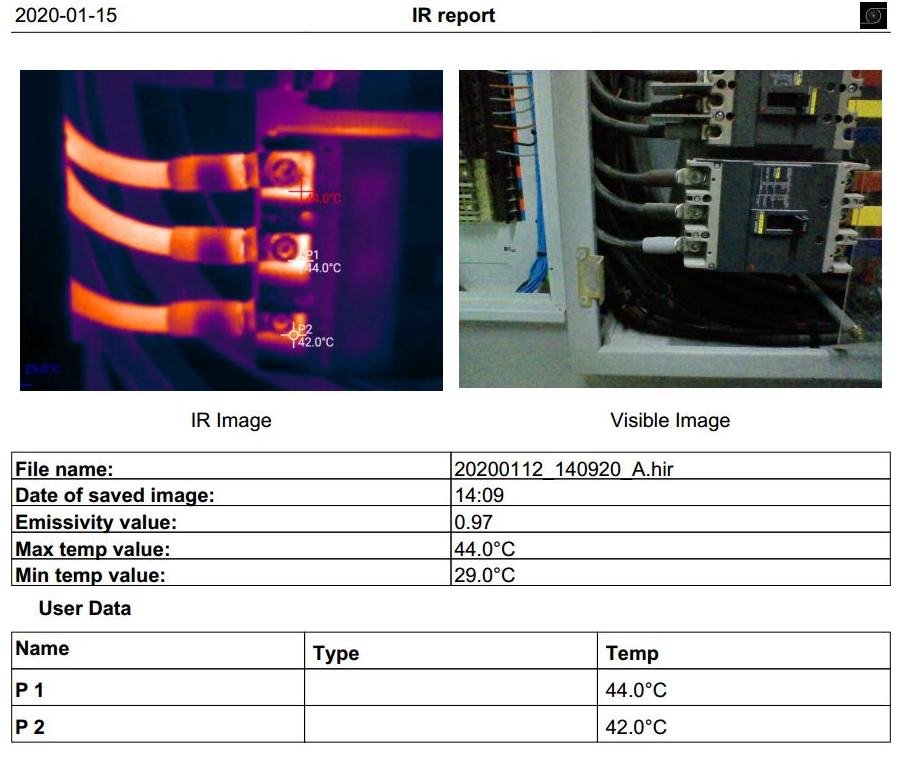

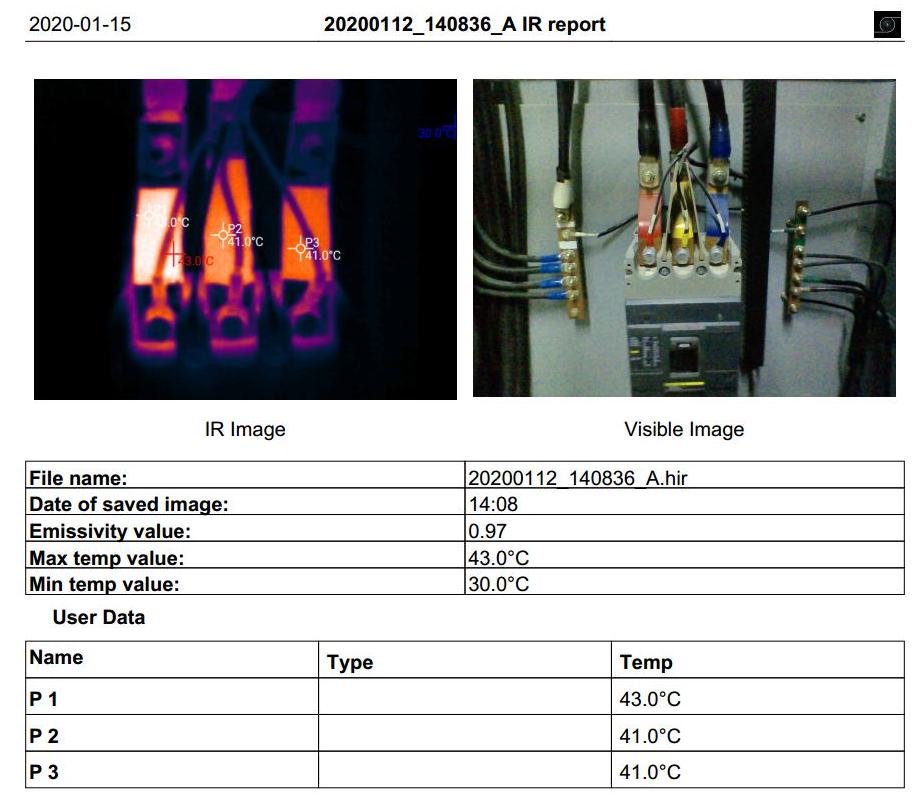

ไม่มีความผิดปกติทางด้านอุณหภูมิ สำนักงานนี้มีปัญหาหลักๆ อยู่ที่การเลือกใช้สายดินครับ เนื่องจากเป็นสำนักงานที่ค่อนข้างใหญ่และระยะในแนวราบค่อนข้างเยอะ ทำให้ในบางวงจรที่เดินสายดินขนาดเล็กกว่ามาตรฐาน วัดค่า Earth Fault Loop Impedance / Pefc ไม่ผ่าน ซึ่งตามทฤษฎีแล้วต้องทำการแก้ไขเพื่อให้เกิดความปลอดภัยครับ และเนื่องจากระยะสายยาวทำให้ยังมีปัญหาเรื่องแรงดันตกด้วยครับจะตกเยอะกว่ามาตรฐานในบางจุดที่ปลายสาย ซึ่งปกติแล้วปัญหาแรงดันตกนี่ส่งผลโดยตรงกับเครื่องใช้ไฟฟ้าครับ โดยพวกที่เป็นมอเตอร์จะใช้กระแสเยอะอื่นซึ่งถ้าตกมากๆ ทำให้เครื่องใช้ไฟฟ้าพังง่ายขึ้น แต่ในสำนักงานนี้แรงดันตกนี้ยังพอที่จะใช้การได้ครับเนื่องจากยังไม่ตกเกินขอบเขตของเครื่องใช้ไฟฟ้า


***การตรวจสอบไม่ได้มีเจตนาจะนำข้อมูลมา Discredit หรือทำให้ผู้รับเหมาเสียหายนะครับ เป็นการตรวจงานติดตั้งให้ได้มาตรฐานและเกิดความปลอดภัยต่อผู้ใช้งานเป็นหลักครับ ดังนั้นงานที่แจ้งให้ทราบเพียงเพื่อให้มีการแก้ไขให้ได้มาตรฐานครับ***

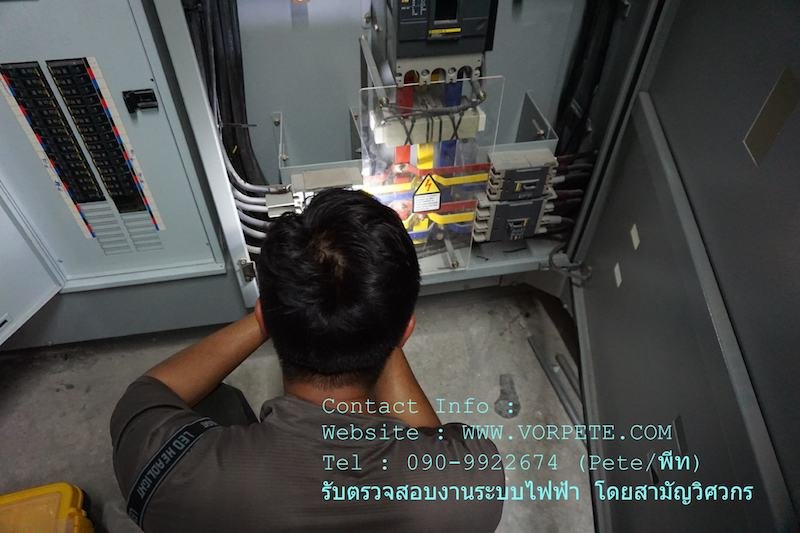

ภาพประกอบ
