งานตรวจระบบไฟฟ้าบ้าน Lake Legend Chaengwattana

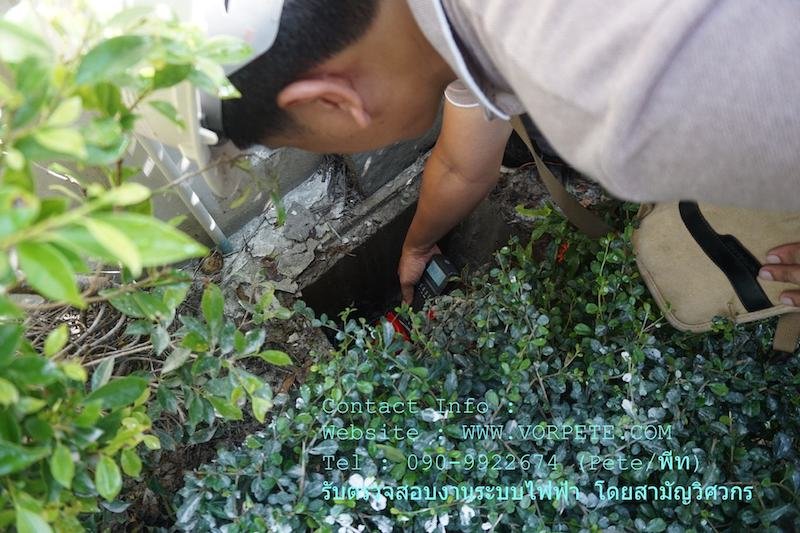

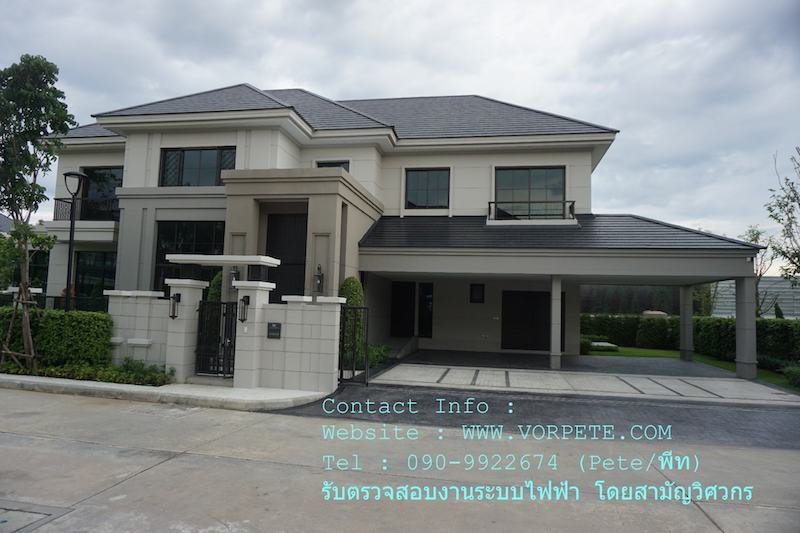

บ้านนี้ใช้ระบบไฟฟ้าแบบ 3 เฟส 4 สายนะครับ ทั้งโครงการเดินไฟด้วยสายเคเบิ้ลใต้ดิน โดยติดตั้งมิเตอร์ไว้บริเวณหน้าบ้าน ตู้ไฟฟ้าติดตั้งหลักๆ 3 ตู้ ประกอบด้วยตู้ DB 1 ตู้ และ PB 2 ตู้ ครับ มีการติดตั้งบ่อ Earth Test Pit ไว้ให้ทดสอบค่าความต้านทานการต่อลงดิน ซึ่งวัดได้ค่าปกติ เข้าไปตรวจสอบระบบไฟฟ้าเป็นแบบ TN-C-S วัดแรงดันมีเสถียรภาพดีและตรงกับแรงดันที่ใช้ในระบบของการไฟฟ้า โดยมีแรงดันตกที่ ไม่เกิน 5% เข้าไปตรวจสอบรายละเอียดอื่นๆ ในบ้านครับ พบดีเฟคคร่าวๆ ดังนี้ ครับ

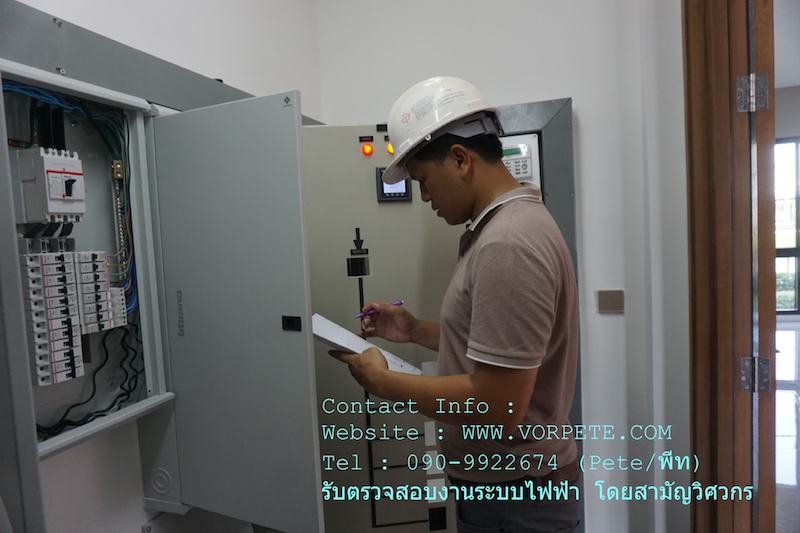

ที่ตู้ DB

1.แก้ไขแบบตู้ DB ให้ถูกต้องตามที่ติดตั้งจริง เช่นในแบบเขียนว่าติดตั้ง NYY ของที่ติดตั้งจริงเป็นสาย CV ขนาดสายต่อหลักดิน

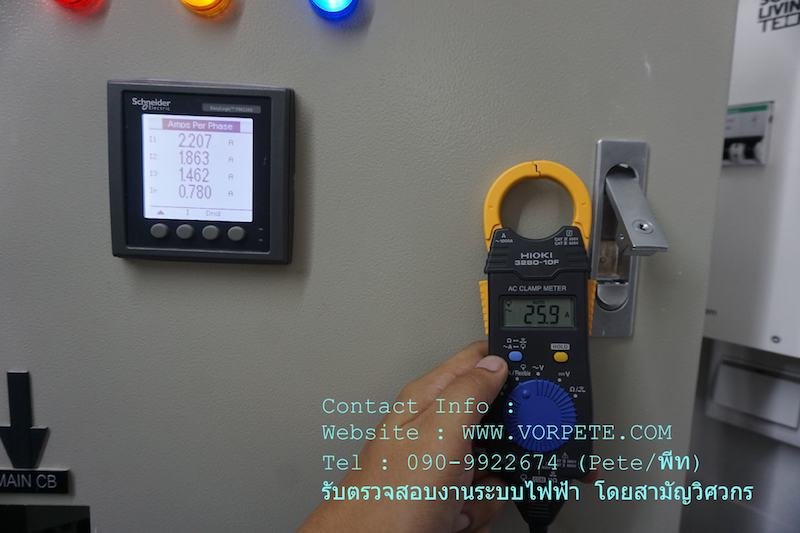

2. ปรับตั้งค่า Ratio ของ Digital มิเตอร์แสดงค่าไม่ตรงตามค่าที่วัดได้

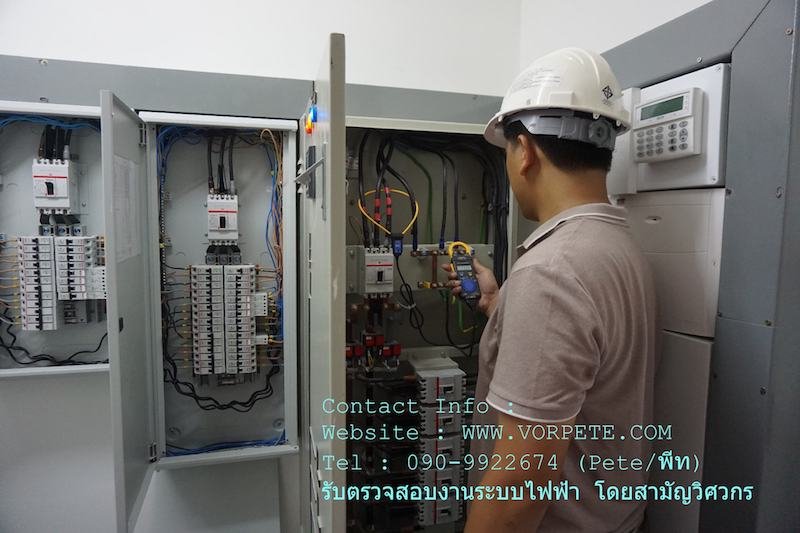

ตู้ LP1

1. รอตรวจสอบข้อมูลและความถูกต้องของมิเตอร์การไฟฟ้าหน้าบ้านเนื่องจากวัดกระแสได้ 0.72 A เมื่อ ไม่มีโหลด

2. แก้ไขเดินสายไม่ตรงตามสเปคโครงการที่วงจร 2, 4, 6, 8, 10, 14, 18, 24, 26 โดยวงจรที่มีขนาดเบรกเกอร์ 20 AT เดินสายขนาด 4 sq.mm. วงจรขนาด 30 AT เดินสายขนาด 6 sq.mm.

3.เดินสายดินไม่ครบทุกวงจร ให้เดินให้ครบทุกวงจรให้ตรงกับตารางโหลด

4.สายที่ติดตั้งโดยการร้อยท่อฝังดินต้องเป็นสาย NYY, CV, VCT ห้ามใช้สาย IEC01 เดินร้อยท่อฝังดิน

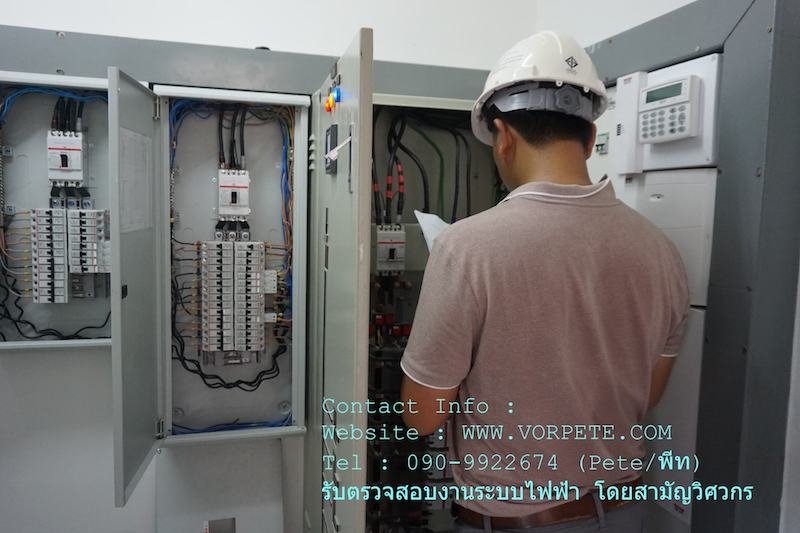

ตู้ LP2

1. แก้ไขงานเดินสายไม่ตรงตามสเปคโครงการที่วงจร 2, 4, 6, 8, 12 โดยวงจรที่มีขนาดเบรกเกอร์ 20 AT เดินสายขนาด 4 sq.mm. วงจรขนาด 30 AT เดินสายขนาด 6 sq.mm.  วงจรขนาด 40 AT เดินสายเบอร์ 10 sq.mm.

2. ให้ติดตั้งฉนวนกันบาดรอบช่องเปิดภายในตู้ให้เรียบร้อย

3. เดินสายดินให้ครบทุกวงจร พร้อมใส่ Wire Mark ให้เรียบร้อย

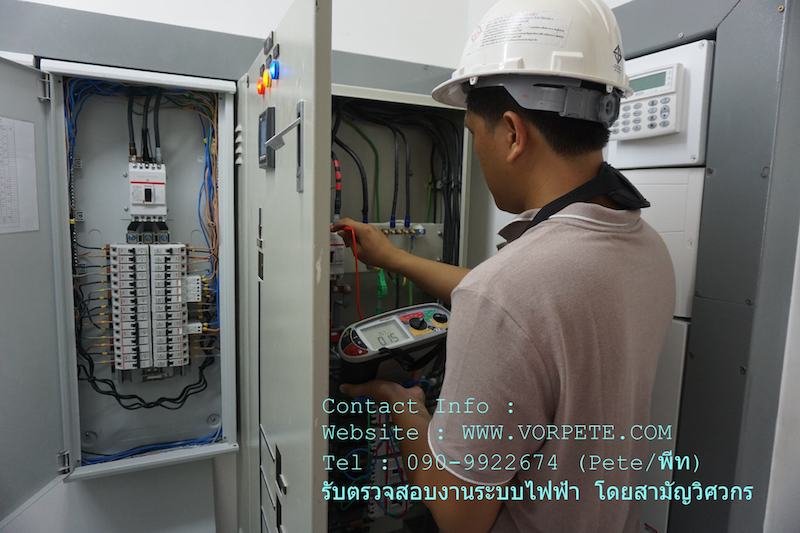

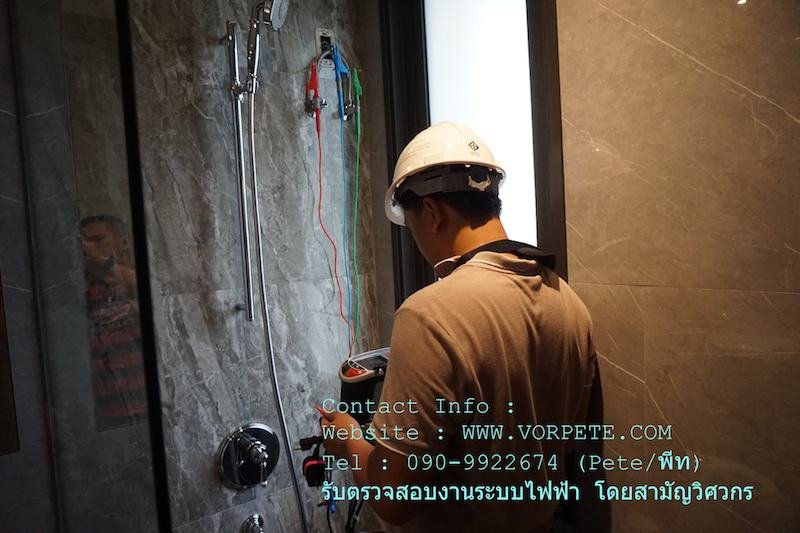

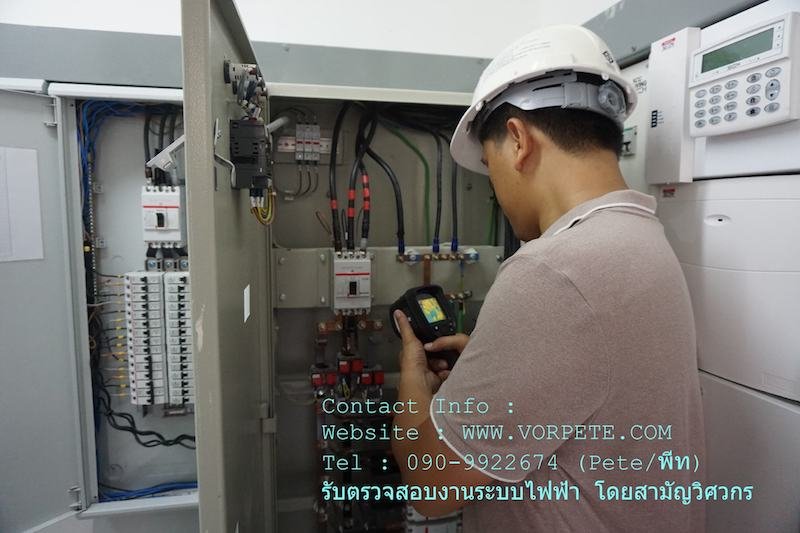

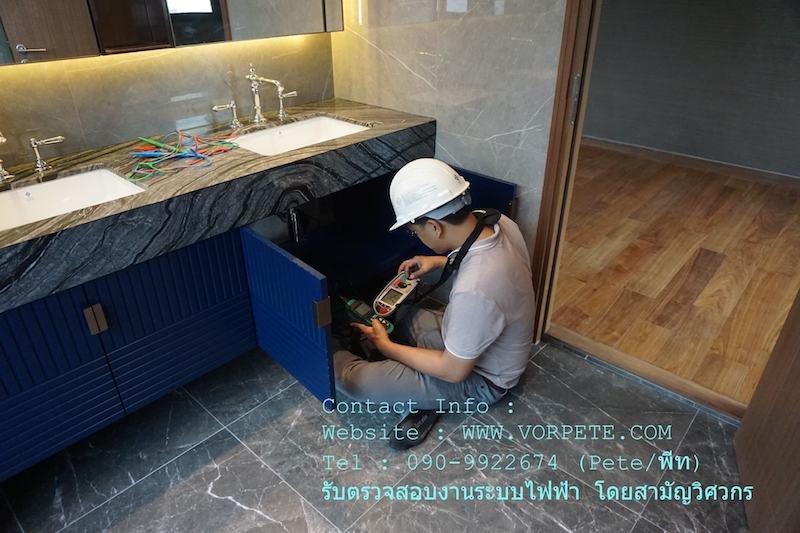

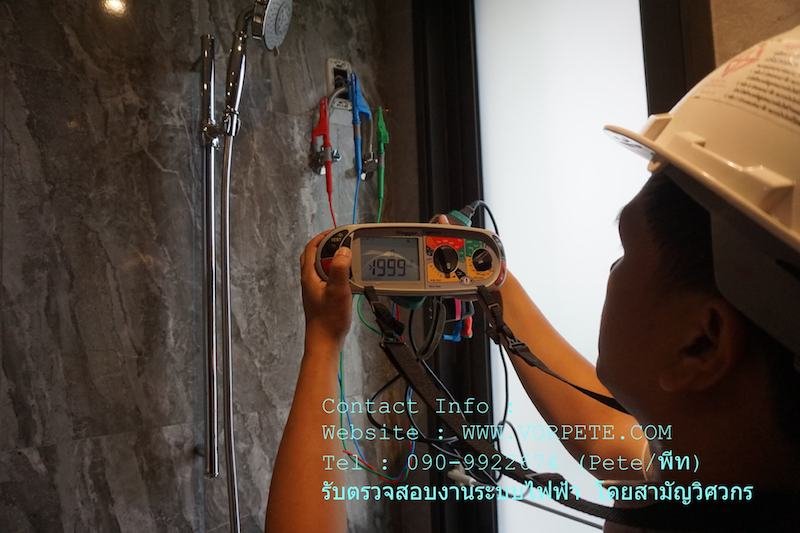

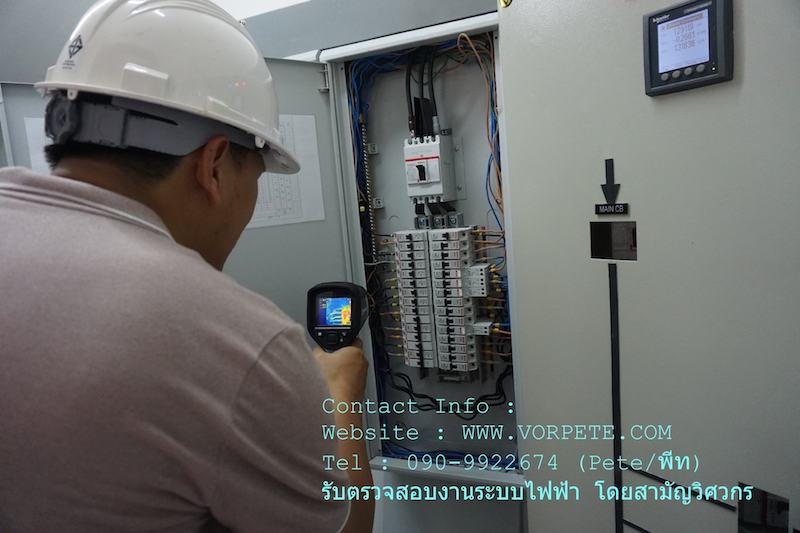

ไม่พบความผิดปกติทางด้านอุณหภูมิทั้งบริเวณบ้าน อุปกรณ์ป้องกันทำงานปกติ การติดตั้งสายดินติดตั้งตามมาตรฐาน ค่า Earth Loop Impedance & Pefc อยู่ในเกณฑ์ที่กำหนด มีการติดตั้ง ELCB RCBO ตามมาตรฐานติดตั้ง ทดสอบแล้วเป็นไปตามที่มาตรฐานกำหนด ภาพรวมก็คือมีดีเฟคทั่วไปครับ หลักๆ เป็นการติดตั้งที่ไม่ตรงตามแบบและข้อกำหนดทางเทคนิค ก็แก้ไขกันไปครับ

***การตรวจสอบไม่ได้มีเจตนาจะนำข้อมูลมา Discredit หรือทำให้ผู้รับเหมาเสียหายนะครับ เป็นการตรวจงานติดตั้งให้ได้มาตรฐานและเกิดความปลอดภัยต่อผู้ใช้งานเป็นหลักครับ ดังนั้นงานที่แจ้งให้ทราบเพียงเพื่อให้มีการแก้ไขให้ได้มาตรฐานครับ***
